地图素材安装黑屏花屏痛点：GOM引擎地图补丁注意事项避坑清单

地图素材安装，是把别人做好的传奇地图文件和对应补丁按正确位置放进服务端与客户端，让它能在游戏里正常加载出来的过程。同样导一套地图，有人进游戏是张完好的新图，有人却是满屏黑屏或花格子，差别往往不在素材本身，而在安装时那几个容易忽略的细节。

这篇把我历次装地图踩过的坑整理成一份避坑清单。先讲清楚装地图到底在往哪些地方放文件，再列一份动手前必须逐条核对的注意事项，最后给一套稳妥的安装实操步骤。和讲索引修改工具的那篇不同，这里侧重”装之前怎么一次装对”。

地图素材安装到底在装什么

先把要装的东西看明白，后面的注意事项才有的放矢。这套地图文件结构不复杂，但每个位置都不能错。

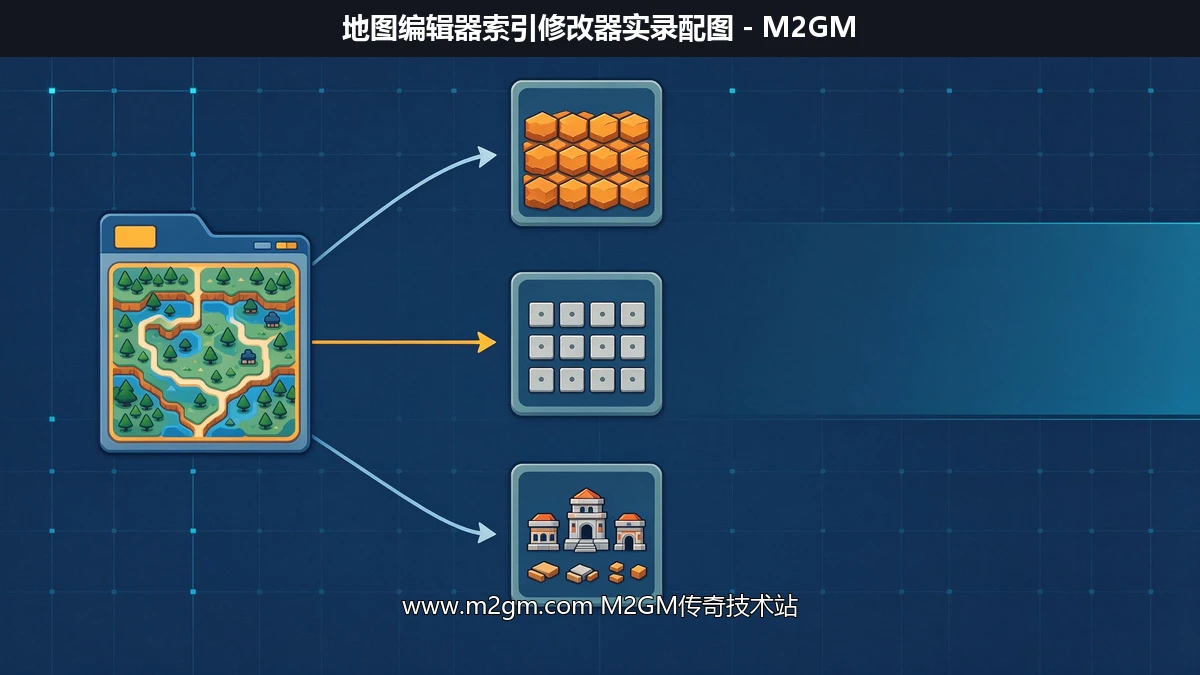

一张地图由一个X.map文件，加上一个或多个Objects、SmTiles、Tiles文件组成。X.map里存着地图尺寸、Objects索引、SmTiles索引、Tiles索引、门索引、光线、封边等全部信息；Tiles装大地砖图片资源，SmTiles装小地砖图片资源，Objects装表层建筑图片资源。

引擎是靠X.map里登记的索引，去对应资源里取图再拼成画面的。所以MAP文件、补丁文件（Tiles、SmTiles、Objects）以及补丁编号，这三项里任何一项不对，地图就显示不正常。

# 地图素材安装涉及的文件
X.map     # 放进服务端与客户端补丁的MAP文件夹
Tiles     # 大地砖资源，放进客户端补丁DATA文件夹
SmTiles   # 小地砖资源，放进客户端补丁DATA文件夹
Objects   # 表层建筑资源，放进客户端补丁DATA文件夹

另外要知道，传奇地图按老到新分为12字节、14字节、36字节三种，不同字节由不同地图编辑器制作。素材和编辑器对不上，也会表现为打不开或花屏，装之前心里要有数。

安装前必须核对的避坑清单

动刀之前先按这张清单过一遍，能挡掉大多数黑屏花屏。

第一条，先确认素材本身没问题。拿到地图先用地图编辑器打开看一眼，是素材来源经过测试的地图可以直接略过这步。地图素材安装之前排除素材本身的毛病，能省掉后面半天的瞎猜。

第二条，X.map要同时放进服务端和客户端补丁的MAP文件夹。两个地方缺一不可，只放一边照样读不到。放对之后还要看资源读取规则，确认登录器真读到了新加的MAP。

第三条，补丁文件（Tiles、SmTiles、Objects）要放进客户端补丁的DATA文件夹。同样核对资源读取规则和补丁密码，别放对了路径却没被读出来。

第四条，警惕补丁编号冲突。比如地图用了盛大补丁的Tiles10.wzl，而你本地PAK里又有Tiles10.PAK，登录器按规则优先读你的PAK，盛大那张图就显示不出来，轻则花屏重则黑屏。

第五条，确认引擎撑得住补丁编号。老引擎如LEG、hero、Bule、ASK对地图补丁编号支持很少，素材编号一旦超出它的范围，就会黑屏或花屏。

GOM引擎和GEE这类引擎在装地图时还有个额外动作：要单独设置MAP读取路径和补丁读取路径，设完再重新配置登录器，这一步漏了地图就是黑屏或地图加载失败。

地图素材正确安装的实操步骤

清单核对完，按下面的顺序一步步装，能尽量一次到位。

第一步，把X.map文件同时复制到服务端的MAP目录和客户端补丁的MAP文件夹里，两处都要放。

第二步，把Tiles、SmTiles、Objects三类补丁文件复制到客户端补丁的DATA文件夹，文件名和编号保持原样不动。

第三步，检查登录器资源读取规则，确认MAP路径和补丁路径都已正确配置；GOM引擎和GEE等引擎要重新设置读取路径后再重新配置登录器。

第四步，对照盛大客户端已占用的补丁编号和本地PAK已有编号，确认这次用的新补丁编号不冲突，必要时选30以后的空闲号段。

第五步，启动客户端进游戏，走到这张地图里实地看一圈：黑屏就回头查MAP和补丁有没有被读到，花屏就重点查补丁编号冲突。

装的过程中别急着一次放一大堆新地图，先单独装这一张验证通过，再批量往版本里塞。

常见问题

1. 地图素材安装后进游戏黑屏，最可能漏了哪一步？

最常见是X.map没有同时放进服务端和客户端补丁的MAP文件夹，或者放了但登录器资源读取规则没配上。GOM引擎和GEE还要单独设置MAP读取路径并重新配置登录器。先核对文件位置和读取规则，再怀疑素材本身。

2. 花屏和黑屏在安装排查上有什么不同？

花屏说明登录器已经读到了MAP，只是地图补丁没被正确读出来，多半是补丁编号和盛大客户端或本地PAK冲突。黑屏则是MAP或补丁压根没读到。两者方向相反：黑屏查位置和读取路径，花屏查补丁编号冲突。

3. 补丁编号冲突具体是怎么发生的？

比如地图用到盛大补丁的Tiles10.wzl，而你的PAK里又有一个Tiles10.PAK。按登录器资源读取规则会优先读你自己的PAK，盛大Tiles10.wzl那张图就显示不出来。解决办法是把冲突编号改成30以后、且本地空闲的号段，避开盛大客户端已占用的编号。（来源：传奇素材网地图素材安装教程）

4. 老引擎装新地图黑屏，是不是素材坏了？

不一定。老引擎如LEG、hero、Bule、ASK对地图补丁编号支持很少，素材用的补丁编号一旦超出它支持的范围就会黑屏或花屏。这种情况不是素材坏，而是引擎不支持该编号，要么换引擎要么把编号降到它支持的范围内。

5. 地图素材安装时为什么建议先单张验证再批量装？

因为多张地图同时塞进去后一旦黑屏花屏，很难分辨到底是哪一张、哪个补丁编号出的问题。先单独装一张，确认MAP位置、DATA补丁、读取路径、编号都没问题，再批量导入，出问题时定位范围小得多，返工也少。

6. 12字节、14字节、36字节地图装的时候要注意什么？

这是地图由老到新的三种内部格式，不同字节由不同地图编辑器制作。老编辑器打不开新地图时会花屏或报错，别直接判定素材损坏。装之前确认手上的地图字节格式和自己用的编辑器、引擎能对上，打不开就换一款兼容的编辑器再试。

地图素材安装注意要点小结

地图素材安装看着是拖几个文件，实则要把X.map放进两端MAP文件夹、把Tiles、SmTiles、Objects放进客户端DATA文件夹，再配好登录器读取路径。避坑要点就五条：素材先自查、MAP两端都放、补丁路径核对、避开补丁编号冲突、确认引擎撑得住编号。GOM引擎和GEE装完还要重设读取路径并重新配置登录器，进游戏先看黑屏还是花屏，据此回头定位是没读到还是编号冲突。

免责说明：本文基于传奇素材网地图素材安装教程整理，地图字节格式与补丁编号支持范围随引擎版本不同有差异，实际安装请以你本地测试版本的引擎和客户端环境为准。
